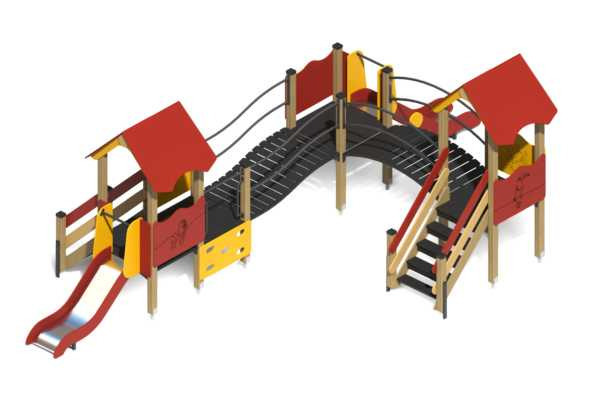

Игровой комплекс представляет собой
сборноразборную, модульную конструкцию, состоящую из восемнадцати опорных
столбов, трех разновысоких площадок, одна из которых прямоугольной, две
квадратной формы, двух башен под двухскатной крышей, двух разноуровневых лестничных
марша с перилами, выполненными в виде фанерного каркаса, перила большего
размера имеют накладки в виде прыгающего зайца, двух разновысоких скатов горки
с высотой стартовой площадки не менее 600мм и 950мм, пяти ограждений в виде
фанерных каркасов с накладками в виде грибов и елей, одного снаряда «скалолаз»
со стойкой для подъема, одного волнистого пола с перилами, выполненными в виде
металлического каркаса, одного дугового пола с перилами, выполненными в виде
металлического каркаса. На вершины столбов устанавливаются пластиковые
заглушки. Оборудование устанавливается и бетонируется на оцинкованные
металлические подпятники. Возраст пользователя от 3 лет.
Опорные столбы выполнены из клееного бруса сечением
не менее 100мм*100мм с канавкой посередине. Площадки выполнены из доски
сечением не менее 100мм*40мм. Металлические подпятники, выполнены из круглой
трубы сечением не менее 42мм и листового металла толщиной не менее 4мм. Скаты
крыши выполнены из фанеры толщиной не менее 15мм. Фронтоны выполнены из фанеры
толщиной не менее 24мм. Лестничные марши выполнены из сухой доски сечением не
менее 140мм*40мм. Перила к лестничному маршу и декоративные накладки в виде
зайцев выполнены из фанеры толщиной не менее 24мм. Волнистый пол выполнен на
металлическом каркасе и изготовлен из круглой трубы сечением не менее 42мм,
листового металла толщиной не менее 4мм и сухой доски сечением 100мм*40мм.
Волнистые перила выполнены из круглой трубы сечением не менее 34мм и листового
металла толщиной не менее 4мм. Дуговой пол выполнен на металлическом каркасе и
изготовлен из круглой трубы сечением не менее 42мм, листового металла толщиной
не менее 4мм и сухой доски сечением 100мм*40мм. Дуговые перила выполнены из
круглой трубы сечением не менее 34мм и листового металла толщиной не менее 4мм.
Скаты горок выполнены из фанеры толщиной не менее 24мм и единого листа
нержавеющей стали толщиной не менее 1,5мм. Скат горки имеет металлический
каркас, выполненный из профильной трубы сечением не менее 20мм*40мм. Стартовый
участок горки имеет ограждения, выполненные из фанеры толщиной 24мм и имеет
турник – ограничитель, выполненный из круглой трубы сечением не менее 27мм и
листового металла толщиной 4мм. Снаряд «скалолаз» выполнен из фанеры толщиной
не менее 24мм. Стойка для подъема имеет п-образную форму и выполнена из круглой
трубы сечением не менее 27мм и листового металла толщиной 4мм. Ограждения и
декоративные накладки в виде грибов и елей выполнены из фанеры толщиной не
менее 24мм. Все металлические элементы выполнены с применением высокоточного
оборудования. Деревянные и фанерные элементы изготавливаются на
полуавтоматизированной линии по обработке деревянных и фанерных изделий.
Все деревянные элементы изготавливаются из хвойной
доски влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с
применением клеев зарубежных производителей; изгибы, радиусы и скругленные
кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2003 п.4.3.11). Все
деревянные элементы проходят окраску в три слоя: первый слой – грунтование
заготовки с последующим шлифованием поверхности, второй слой – покраска
вододисперсионной краской с последующим шлифованием поверхности, третий слой –
финишная покраска. Все деревянные элементы окрашиваются краской финского
производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Все металлические элементы изготавливаются из
круглых труб, с применением горячекатаного листа. Весь применяемый
металлопрокат соответствует ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы
конструкций из металла гладкие (ГОСТ Р 52169-2012 п.4.3.10). Все металлические
элементы окрашиваются порошковой краской финского производителя TEKNOS, соответствующей требованиям санитарных
норм и экологической безопасности. Для более качественного прокраса все
металлические элементы проходят двойной цикл покраски.
Все фанерные элементы изготовлены из многослойной
влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры;
изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской
для закрытия торцов JRM (ГОСТ Р
52169-2012 п.4.3.11). Окраска фанерных элементов происходит в три слоя: первый
слой – грунтование заготовки с последующим шлифованием поверхности, второй слой
– покраска двухкомпонентной краской с последующим шлифованием поверхности,
третий слой – финишная покраска. Все фанерные элементы окрашиваются краской
финского производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Крепеж оцинкован. Выступающие части резьбовых соединений закрыты пластиковыми заглушками
(ГОСТ Р 52169-2012 п. 4.3.9).
Крепление элементов оборудования исключает
возможность их демонтажа без применения инструментов (ГОСТ Р 52169-2012 п.
4.3.13).
Изделие сопровождается:
а) техническим паспортом завода-изготовителя (ГОСТ
Р 52301-2004 п. 5), в котором указано предназначение, номер изделия, правила
безопасной эксплуатации и схема сборки.
б) комплектом крепежа для сборки и монтажа.
Сборочно-монтажные
работы выполняются с соблюдением требований национальных стандартов по
установке детского игрового оборудования и согласно схемам монтажа
предприятия-изготовителя.
